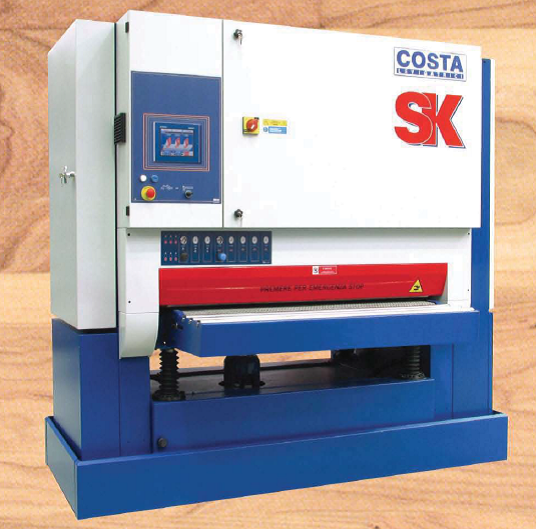

Шлифовальный станок SK5–CCT 1350

Модель SK5-СCT 1350 — шлифовальный станок от ведущего итальянского производителя «COSTA LEVIGATRICI SpA». Он оборудован тремя рабочими группами и предназначен для калибрования и шлифовки разных материалов, а также тонкого шлифования перед окраской и шлифовки промежуточных слоев ЛКМ (лакокрасочных материалов).

Основные технические характеристики

• Рабочая ширина — 2350 мм
• Длина шлифовальной ленты — 2620 мм
• Продольные шлифовальные ленты дают +30 мм рабочей ширины
• Продольные шлиф. ленты располагаются слева
• Система осциляции снабжена электронным фотоэлементом и защитными микровыключателями, которые остановят станок при повреждении или соскальзывании ленты
• Толщина обработки — 3 ÷ 150 мм
• Высота от пола до подающего стола — 920 мм
• Несущая рабочие группы конструкция поднимается с помощью мотор-редуктора
• Имеется защита от подачи заготовок слишком большой толщины. Покрытый резиной ролик подсоединен к микровыключателям: если заготовки слишком толстые, происходит аварийная остановка оборудования и станок открывается.

Станина станка (рама)

Представляет собой прочную несущую конструкцию из стали. Двигатели надежно расположены внутри рамы. Подающий стол находится на неизменном расстоянии от пола. Трансмиссия к рабочим узлам осуществляется с помощью V-ремней и шкив. Дисковые тормоза для осуществления аварийной остановки располагаются на каждом рабочем узле.

Цвет станка

Основание, видимые элементы, а также скрытые под кожухами части — RAL 5010.

Дверь, панель управления, распределительный щит и наружные отделения — RAL 7035.

Защитная перекладина — RAL 3020.

Движущиеся элементы — RAL 2004.

Данная модель станка соответствует нормам СЕ–СE 2006/42.

Прижимные группы

Эти элементы, размещенные перед рабочими группами и за ними, блокируют положение заготовки на ленте. Давление прижима для каждой рабочей группы регулируется отдельно.

Система подачи

Подающий стол изготовлен из прочной стали. Поверхность тонко отшлифована, что предотвращает изнашивание внутренней стороны ленты.

Подающая лента покрыта резиной. Внутренний каркас многоуровневый, конструкция выполнена без швов и стыков.

Подающая группа оснащена управляемым инвертером мотор-редуктором, который регулирует скорость.

Скорость регулируется бесступенчато в диапазоне 3–15 м/мин.

Установка вакуумного типа снабжена мощным электрическим вентилятором. Стол и лента перфорированные.

Разгрузка происходит бесшумно. Рабочий стол удлиняется на входе и на выходе за счет холостых роликов, покрытых слоем резины.

Электрика

Располагается на передней части станка в специальном шкафу. Включает в себя основной выключатель, панель управления, ряд светодиодов-индикаторов для диагностики неполадок (IP54-EN60204).

Электрооборудование отвечает нормативам СЕ (400В, 50 Гц).

Дополнительные контуры электрооборудования 24 DC.

Пневматика

Пневматическая система снабжена фильтрами (масляной и воздушный). Нормальное рабочее давление — 6 бар.

Предохранитель останавливает оборудование при падении давления ниже 4 бар.

Панель управления

ПЛК-версия — компьютерная система управления станком. Способна запоминать до 250 рабочих программ. Настройки визуализируются на цветном мониторе типа тачскрин.
